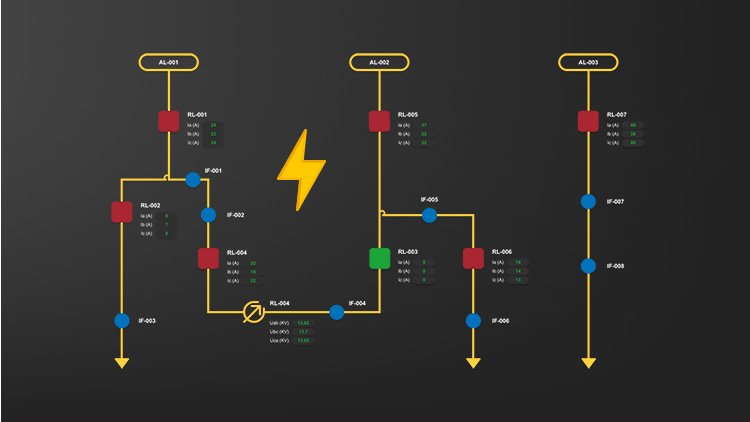

A gestão eficaz dos sistemas elétricos é fundamental para garantir a segurança e eficiência das operações em subestações, instalações industriais, comerciais e residenciais. Uma das ferramentas mais importantes nesse processo é o diagrama unifilar, ou diagrama de linha única, que fornece uma representação gráfica simplificada dos sistemas elétricos. Sobretudo, esses diagramas são essenciais para mapear as interconexões entre geradores, transformadores, disjuntores, barramentos e outros componentes, permitindo uma visão clara e estruturada das operações.
A DWF, reconhecendo a importância dos diagramas unifilares, identificou a necessidade de um módulo específico dentro do sistema Power Distribution, principalmente que permitisse a criação e edição desses diagramas de forma intuitiva e eficiente.
Desafios Enfrentados pela DWF
O objetivo era oferecer uma ferramenta robusta e adaptável às necessidades dos clientes, mas o desenvolvimento desse módulo não foi uma tarefa simples. O projeto enfrentou uma série de desafios técnicos e operacionais que precisavam ser superados para garantir o sucesso da solução.
Complexidade da Modelagem dos Elementos
O principal desafio estava na modelagem precisa dos elementos que compõem o diagrama unifilar. Pois cada componente do sistema elétrico — como religadores, alimentadores, transformadores e disjuntores — precisava ser representado de maneira fiel e intuitiva, o que exigiu um profundo conhecimento tanto dos sistemas elétricos quanto das tecnologias de desenvolvimento disponíveis.
Os desenvolvedores da DWF optaram por utilizar as linguagens de programação Typescript e Angular 12 para criar um novo componente dentro do sistema Power Distribution. Essas tecnologias permitiram que a equipe desenvolvesse uma ferramenta com capacidade de manipular “nós”, que funcionassem como conectores entre os diferentes elementos do diagrama. Pois a criação de uma interface amigável, capaz de lidar com a complexidade dos diagramas, era fundamental para garantir que os usuários pudessem operar o sistema sem dificuldades, independentemente do nível de complexidade do diagrama.
Garantia de Responsividade e Experiência de Usuário
Outro grande desafio foi assegurar que o módulo fosse responsivo e proporcionasse uma experiência de usuário fluida, mesmo ao lidar com diagramas complexos e repletos de elementos interconectados. Portanto, para atingir esse objetivo, a equipe de desenvolvimento implementou soluções técnicas avançadas, aproveitando ao máximo as capacidades do framework de desenvolvimento utilizado. Assim, foi necessário criar um ambiente onde os usuários pudessem mover e conectar os nós em tempo real, sem comprometer o desempenho ou a usabilidade do sistema.
Integração de Recursos Avançados
Para atender às necessidades dos clientes, o módulo precisava integrar recursos avançados de edição e manipulação dos elementos do diagrama. Isso incluía a possibilidade de movimentar, conectar e desconectar nós, além de permitir a edição dos atributos dos componentes em tempo real. A DWF conseguiu superar esse obstáculo implementando funcionalidades que não apenas tornaram o sistema mais flexível, mas também mais poderoso e capaz de lidar com as demandas de projetos complexos.
Solução Implementada
Com todos os desafios superados, a DWF lançou o módulo Unifilar no sistema Power Distribution. O módulo proporciona aos seus clientes uma ferramenta poderosa para a criação e gestão de diagramas unifilares. Esse módulo permite que os usuários criem, editem e gerenciem diagramas de maneira intuitiva, com uma interface amigável e uma experiência de usuário otimizada.
O módulo adapta-se às necessidades específicas dos clientes da DWF, permitindo personalizar os diagramas conforme as especificações de cada projeto. Além disso, a plataforma processa os dados de maneira eficiente, oferecendo alto desempenho, mesmo com diagramas extremamente complexos.
Resultados e Benefícios
Desde a implementação do módulo Unifilar, a DWF observou uma série de benefícios tangíveis:
Eficiência Operacional: Os clientes agora podem criar e gerenciar diagramas unifilares de forma muito mais eficiente, economizando assim, tempo e recursos.
Facilidade de Uso: A interface intuitiva do módulo reduz a curva de aprendizado. Permite que os usuários comecem a trabalhar com o sistema rapidamente, independentemente de sua familiaridade com diagramas unifilares.
Flexibilidade e Personalização: O sistema permite um alto grau de personalização, pois se adapta facilmente às diferentes necessidades e requisitos dos clientes.
Maior Precisão na Modelagem: A precisão na representação dos elementos no diagrama unifilar permite planejar e operar os sistemas elétricos de forma mais segura e eficaz.

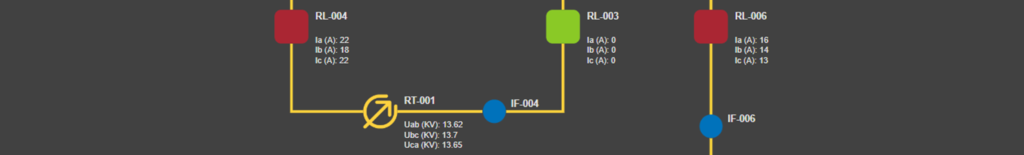

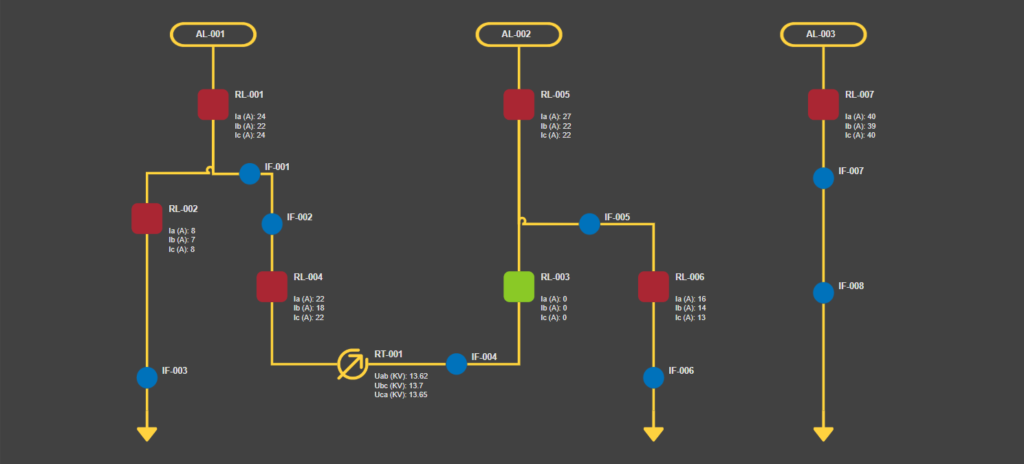

Confira no vídeo abaixo a facilidade em montar um diagrama unifilar utilizando o módulo do sistema Power Distribution.
O desenvolvimento do módulo Unifilar pela DWF é um exemplo claro de como a combinação de expertise técnica e foco nas necessidades do cliente pode resultar em soluções inovadoras e eficazes. Embora o processo de desenvolvimento tenha apresentado vários desafios, a equipe da DWF conseguiu criar uma ferramenta que atende às expectativas dos clientes e estabelece novos padrões de eficiência e usabilidade no campo da engenharia elétrica.
Este estudo de caso ressalta a importância de investir em soluções tecnológicas. Soluções capazes de evoluir e se adaptar às necessidades em constante mudança do setor elétrico, garantindo a realização eficiente e segura das operações.
