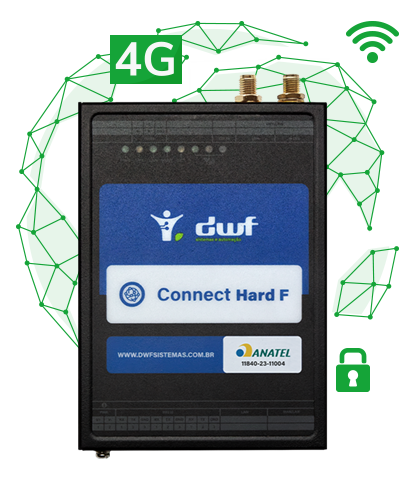

Connect Hard F
Roteador de Comunicação IoT – Conectividade e segurança através de diversos meios de comunicação simultaneamente.
Se você busca estabilidade, segurança e versatilidade na comunicação entre equipamentos de campo e sistemas de supervisão, o Connect Hard F é a solução ideal.
Desenvolvido especialmente para o setor elétrico, ele garante uma operação confiável e ininterrupta, mesmo nos ambientes mais exigentes.
- Comunicação via Ethernet, Wi-Fi e Rede Móvel
- Redundância e Estabilidade entre os Canais de Comunicação
- Alta Performace e Proteção (padrão industrial e proteção IP30)
- Pronto para o Campo, com Integração Fácil e Rápida
- Homologado na ANATEL
Connect Hard F
Mais do que um roteador, é a ponte entre o campo e o centro de operação.
- 2G/ 2.5G / 3G / 4G
- 1 Ethernet LAN
- 1 Ethernet WAN
- WIFI
- 3 RS-232
- 1 RS-485
- Proteção ESD 15KV
Especificações
Interface Padrão e Fácil de Usar
▸ Padrão RS232/RS485, Ethernet e WIFI interface, pode ser conectado a dispositivos Ethernet e WIFI
Funções
▸ Suporta a função de comutação inteligente de link duplo entre a placa principal e a placa de backup (versão dual-SIM)
▸ Suporta vários tipos de conexão WAN, incluindo IP estático, DHCP, PPPOE, 2.5G / 3G / 4G
▸ Suporte a função de backup de comutação inteligente de link duplo LTE e WAN com fio (opcional)
▸ Suporte a servidor / cliente VPN (PPTP, L2TP, IPSEC, OPENVPN, GRE) (apenas versão VPN)
Largura de banda:
▸ FDD-LTE: taxa de downstream de 150 Mbps, taxa de uplink de 50 Mbps
▸ TD-LTE: taxa de downstream de 130 Mbps, taxa de uplink de 35 Mbps
▸ TD-HSPA +: taxa de downstream de 4,2 Mbps, taxa de uplink de 2,2 Mbps
▸ DC-HSPA +: taxa de downstream 42Mpbs, taxa de uplink 5,76 Mbps
▸ HSPA +: taxa de downstream de 21Mpbs, taxa de uplink 5,76 Mbps
▸ UMTS: 384 Kbps
Potência de Transmissão: <23dBm
Sensibilidade: <-97dBm
Energia: tensão de entrada DC 12V / 1,5A / faixa aceita: DC 5 ~ 36V
▸ Padrão RS232/RS485, Ethernet e WIFI interface, pode ser conectado a dispositivos Ethernet e WIFI
Funções
▸ Suporta a função de comutação inteligente de link duplo entre a placa principal e a placa de backup (versão dual-SIM)
▸ Suporta vários tipos de conexão WAN, incluindo IP estático, DHCP, PPPOE, 2.5G / 3G / 4G
▸ Suporte a função de backup de comutação inteligente de link duplo LTE e WAN com fio (opcional)
▸ Suporte a servidor / cliente VPN (PPTP, L2TP, IPSEC, OPENVPN, GRE) (apenas versão VPN)
Largura de banda:
▸ FDD-LTE: taxa de downstream de 150 Mbps, taxa de uplink de 50 Mbps
▸ TD-LTE: taxa de downstream de 130 Mbps, taxa de uplink de 35 Mbps
▸ TD-HSPA +: taxa de downstream de 4,2 Mbps, taxa de uplink de 2,2 Mbps
▸ DC-HSPA +: taxa de downstream 42Mpbs, taxa de uplink 5,76 Mbps
▸ HSPA +: taxa de downstream de 21Mpbs, taxa de uplink 5,76 Mbps
▸ UMTS: 384 Kbps
Potência de Transmissão: <23dBm
Sensibilidade: <-97dBm
Energia: tensão de entrada DC 12V / 1,5A / faixa aceita: DC 5 ~ 36V
Interface
Interface WAN: 1 porta Ethernet RJ45 10 / 100M, MDI / MDIX adaptável, ESD de 15KV integrado (pode ser usado como LAN)
Interface LAN: 1 x 10 / 100M porta Ethernet RJ45, MDI / MDIX adaptável, ESD 15KV integrado
Porta serial: 3 x RS232, interface serial 1 x 485 com ESD de 15KV integrado
Bits de dados: 5, 6, 7, 8 bits
Bits de parada: 1, 1,5 (opcional), 2 bits
Detecção de erros: nenhum, paridade par, paridade ímpar, ESPAÇO (opcional) e MARK (opcional)
Indicadores LED: “PWR”, “SYS”, “LAN”, “WAN”, “NET”, indicador de sinal
Interface da Antena
▸ Celular: interface de antena fêmea SMA padrão, característica impedância: 50 Ω
▸ WIFI: Interface de antena SMA macho padrão, impedância característica: 50 Ω
Interface LAN: 1 x 10 / 100M porta Ethernet RJ45, MDI / MDIX adaptável, ESD 15KV integrado
Porta serial: 3 x RS232, interface serial 1 x 485 com ESD de 15KV integrado
Bits de dados: 5, 6, 7, 8 bits
Bits de parada: 1, 1,5 (opcional), 2 bits
Detecção de erros: nenhum, paridade par, paridade ímpar, ESPAÇO (opcional) e MARK (opcional)
Indicadores LED: “PWR”, “SYS”, “LAN”, “WAN”, “NET”, indicador de sinal
Interface da Antena
▸ Celular: interface de antena fêmea SMA padrão, característica impedância: 50 Ω
▸ WIFI: Interface de antena SMA macho padrão, impedância característica: 50 Ω
WIFI
Banda: IEEE802.11b / g / n
Largura da banda: IEEE802.11b / g: 54 Mbps (máximo)
Segurança: IEEE802.11n: 144 Mbps (máximo)
Energia: suporte WEP, WPA, métodos de criptografia WPA2, função WPS opcional
Sensibilidade: 15 ± 2dBm
Largura da banda: IEEE802.11b / g: 54 Mbps (máximo)
Segurança: IEEE802.11n: 144 Mbps (máximo)
Energia: suporte WEP, WPA, métodos de criptografia WPA2, função WPS opcional
Sensibilidade: 15 ± 2dBm
Características Físicas
Invólucro: Invólucro de metal, nível de proteção IP30
Dimensões: 126 mm x 89 mm x 30 mm (excluindo antenas e montagens)
Peso: 320g
Temperatura operacional: -35 ～ + 75 ℃
Temperatura de armazenamento: -40 ～ + 85 ℃
Umidade relativa: 95% (sem condensação)
Dimensões: 126 mm x 89 mm x 30 mm (excluindo antenas e montagens)
Peso: 320g
Temperatura operacional: -35 ～ + 75 ℃
Temperatura de armazenamento: -40 ～ + 85 ℃
Umidade relativa: 95% (sem condensação)
Itens do Connect Hard F
Modelo: Connect Hard F
Conexões: 3 RS232 e 1 RS485, 1 ethernet LAN, 1 ethernet WAN e WIFI
Itens inclusos:
✓ x1 Roteador
✓ x1 Antena GPRS
✓ x1 Antena WI FI
✓ x1 Cabo SERIAL
✓ x1 Cabo de Rede
✓ x1 Cabo Paralelo
✓ x1 Bornes de conexão SERIAL 232 e 485
Conexões: 3 RS232 e 1 RS485, 1 ethernet LAN, 1 ethernet WAN e WIFI
Itens inclusos:
✓ x1 Roteador
✓ x1 Antena GPRS
✓ x1 Antena WI FI
✓ x1 Cabo SERIAL
✓ x1 Cabo de Rede
✓ x1 Cabo Paralelo
✓ x1 Bornes de conexão SERIAL 232 e 485
