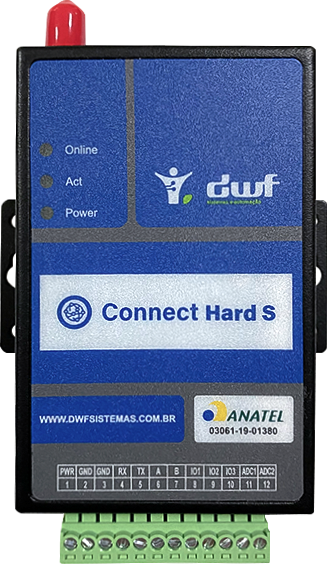

Connect Hard S
Conexão estável e segura através de portas serial RS232 ou RS485 utilizando Tecnologia 4G.
O Connect Hard S tem cobertura completa através das bandas 2G/2.5G/3G/4G e suporta os principais protocolos de comunicação do setor de energia elétrica, através de um canal de comunicação transparente via porta serial a uma rede de celular pública.
- Cobertura completa através das bandas: 2G/2.5G/3G/4G
- Serial: 1 porta RS232 e 1 porta RS485
- Alta confiabilidade mesmo em ambiente hostil
- Entradas IO para pulsos magnéticos
- Proteção ESD de 15KV para surtos elétricos
- Protocolos de comunicação: DNP, IEC, ModBus, NBR, DLMS, entre outros
- Homologado na ANATEL

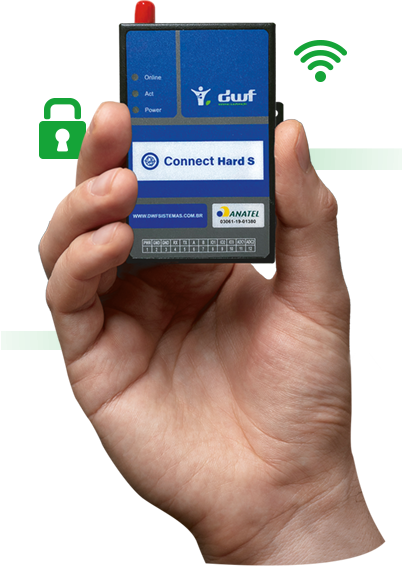

Compacto e com um design industrial, garante a mais alta confiabilidade para qualquer ambiente hostil.
O Connect Hard S é utilizado como terminal de transmissão de dados para monitoramento remoto de equipamentos inteligentes espalhados ao longo das redes de distribuição de energia elétrica.
Os equipamentos eletrônicos nas redes de distribuição de energia elétrica, tais como religadores, reguladores de tensão, chaves seccionadores, sensor de falta e medidores eletrônicos, com o uso do Connect Hard S serão facilmente integrados aos sistemas supervisórios e de telemedição.
Características
▸ Banda completa e frequência 2G/2.5G/3G/4G LTE compatível
▸ Baixo consumo de energia, suporta modos multi-sleep e trigger para reduzir o consumo de energia
▸ Suporta 1 porta padrão RS232 e 1 RS485, que podem conectar dispositivos seriais diretamente
▸ Fornece 2 canais de E/S, 2 canais de saída de onda de pulso compatíveis, 2 entradas analógicas e 2 contadores de entrada de pulso
▸ Terminal de bloco, conveniente para aplicação industrial
▸ Suporte a nome de domínio dinâmico (DDNS) e acesso IP ao data center Suporte APN/VPDN
▸ Suporta várias formas de disparo online, incluindo SMS
▸ Suporte a desconexão do link quando o tempo é esgotado
▸ Suporte ao servidor TCP e suporte a várias conexões de clientes TCP
▸ Suporte a data centers duplos, um principal e outro de backup
▸ Design com pilha de protocolo TCP/IP padrão
▸ Compatível com todos os tipos de software de monitoramento, como SCADA e Sistema de Telemedição (MDC)
▸ Circuito de relógio de tempo real (RTC) incorporado que pode realizar a função de temporização online/offline
Especificações
Padrão e Banda
▸ LTE FDD 2600/2100/1800/900/800MHz, 700/1700/2100MHz (opcional)
▸ DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/900/2100MHz, 800/850/1900/2100MHz (opcional)
▸ EDGE/GPRS/GSM 850/900/1800/1900MHz
▸ GPRS CLASS 10
▸ GPRS CLASS 12
Largura da Banda
▸ LTE FDD: Download speed 100Mbps, Upload speed 50Mbps
▸ DC-HSPA+: Download speed 42Mbps, Upload speed 5.76Mbps
▸ HSPA+: Download speed 21Mbps, Upload speed 5.76Mbps HSDPA: Download speed 7.2Mbps,
▸ HSUPA: Upload speed 5.76Mbps
▸ UMTS: 384Kbps
Interface
✓ 1 porta RS232 e 1 porta RS485, proteção 15KV ESD
✓ Bits de dados: 5, 6 ,7, 8
✓ Bits de parada: 1, 1,5, 2
✓ Paridade: nenhum, par, ímpar, espaço, marca
✓ Taxa de transmissão: 1200~230400 bps (110~600 bps opcional)
Indicador: "Power", "ACT", "Online"
Antena: Interface fêmea SMA padrão, 50 ohm, proteção contra raios (opcional)
SIM/UIM: Interface de cartão de usuário padrão de 3V/1,8V, proteção ESD de 15KV
Poder: Interface de bloco de terminais, proteção contra tensão reversa e sobretensão
Entrada de Energia
Faixa de potência: DC 5~36V
Consumo de Energia
▸ 75~95mA@12VDC
▸ 150~200mA@5VDC
Comunicando
▸ 40~50mA@12VDC
▸ 85~105mA@5VDC
Dormindo
▸ 3mA@12VDC
Características Físicas
Dimensões: 91x58,5x22 mm
Peso: 205g
Limites Ambientais
Temperatura de armazenamento: -40 a 85°C (-40 a 185°F)
Umidade Relativa Ambiente: 5 a 95% (sem condensação)
