Power Hard Fault Indicator
Indicador de Falta – Monitoramento de correntes, detecção de curto-circuito e ausência de tensão.
Os Indicadores de Falta DWF são sinalizadores visuais usados nas redes aéreas de distribuição de energia elétrica para facilitar e agilizar a encontrar o local da ocorrência de uma falha no circuito elétrico gerado por um curto circuito. Seu objetivo é de ajudar a encontrar o curto circuito o mais rápido possível, consequentemente diminuir o período de falta de energia.
- Detecção Precisa de Curto-Circuito
- Opera em Correntes >= 3A
- Sinalização visual 360º
- Carregamento por Indução
- Concentrador Autônomo
- Integração com Sistema SCADA
Detecção Confiável com Sinalização 360º

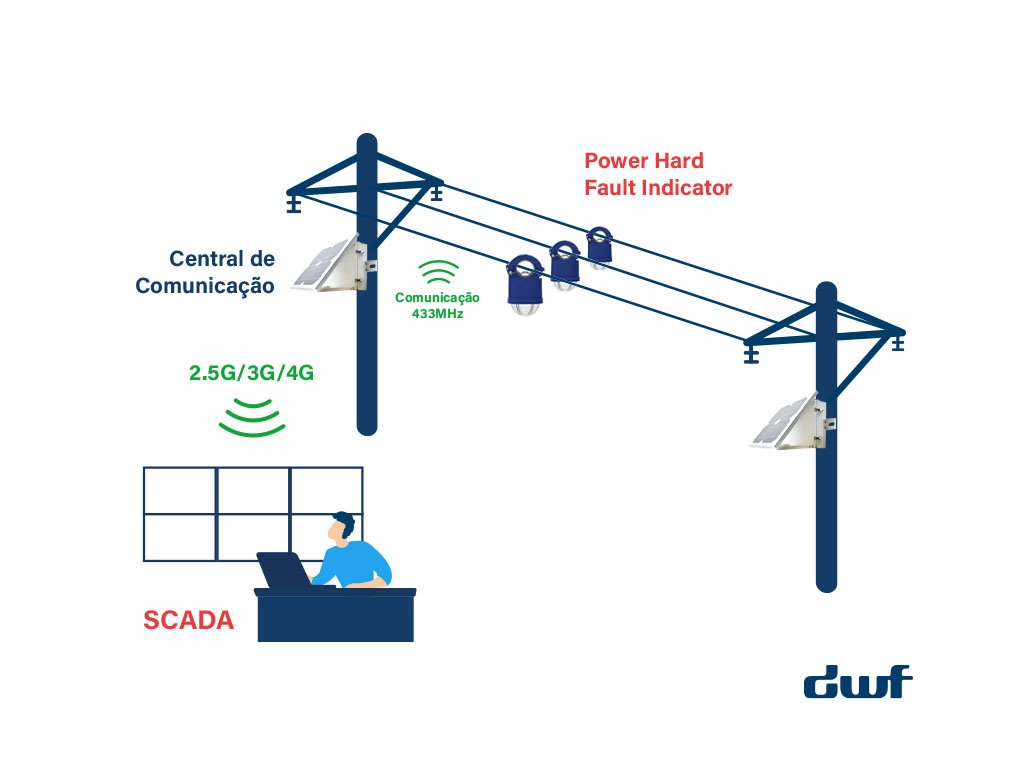

Em condições anormais da rede o sensor emitirá um sinal visual por meio de três LEDs (com visão de 360º), e permitirá que as informações captadas acerca das ocorrências identificadas na rede, possam ser enviadas a um sistema supervisório através de um módulo de comunicação nativo do próprio equipamento (2G, 3G e 4G).
Instalação Plug in Play
O Indicador de Falta DWF foi projetado para oferecer instalação rápida e prática, no modelo Plug and Play.

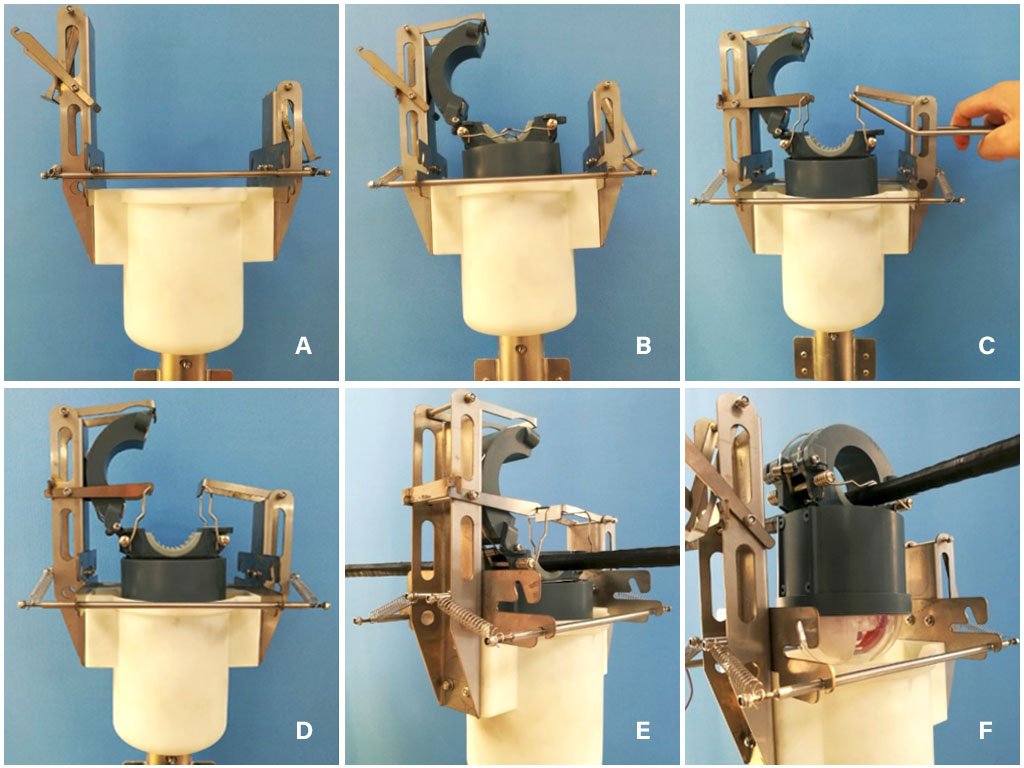

Ele pode ser instalado com a rede energizada, utilizando apenas um adaptador e uma vara de manobra — sem necessidade de procedimentos complexos.
Características Técnicas
Transmissão de dados remotamente: módulo celular embarcado (2G, 3G, 4G).
Fonte de energia: o sensor é alimentado pela própria rede de distribuição e possui bateria de lítio com carregamento por indução eletromagnética. A central de comunicação é equipada com uma placa solar e bateria estacionária o que dispensa a necessidade de alimentação secundária.Disparo de curto-circuito: 50~1200A ajustável;
Falta à terra: ajustável (escala de 1%)
Tempo de resposta de falta à terra: ajustável (escala de 1 segundo)
Reset do Indicador de Falta:
▸ Manual através de uma ferramenta (adquirida separadamente)
▸ Através do sistema supervisório
▸ Reinicialização por tempo, ajustável conforme necessidade.
Nível de proteção: IP68
Faixa de temperatura: -40 ~ 70Cº
Fonte de energia:
▸ Sensor de Falta: bateria de lítio tipo AA 3,6V / 9Ah, substituível
▸ Central de Comunicação: bateria 12V gel estacionária
Vida útil da bateria do sensor de falta: 10 anos aprox.
Teste de tipo interno: de acordo com IEEE495-2007
Peso do sensor: 590g
Peso da central de comunicação: 3,6Kg aprox.

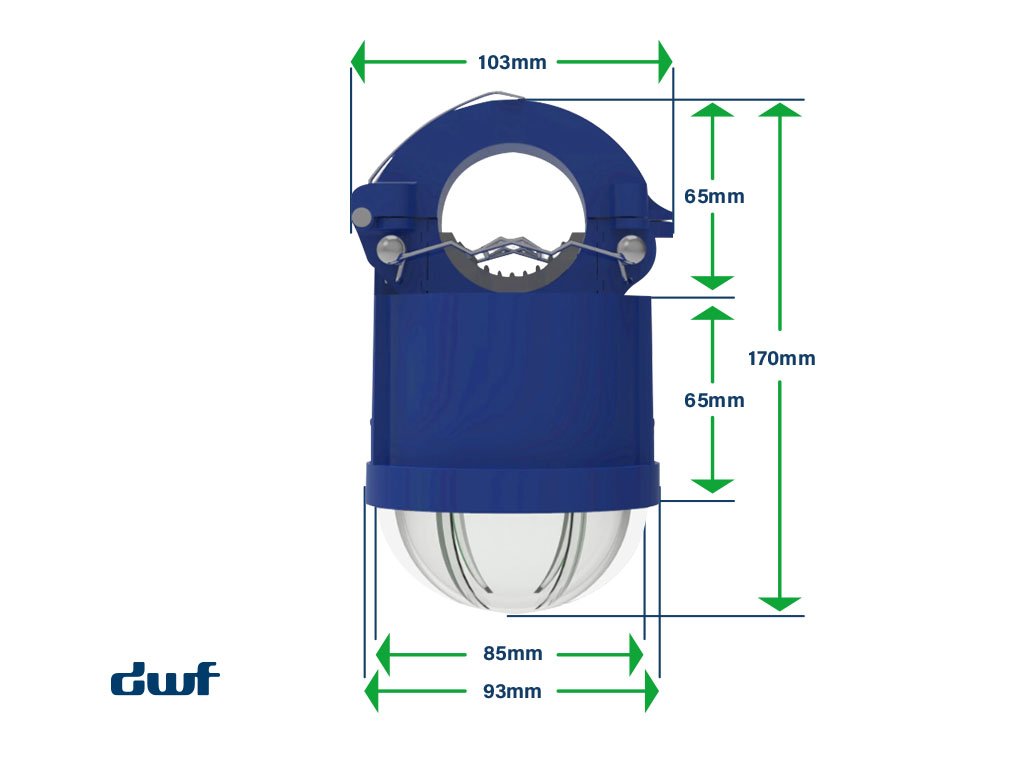

Dimensões do sensor: diâmetro 93mm x altura 170mm
Precisão: 0A~300A ±3A / 300A~800A ±1%
Diâmetro do cabo da rede de distribuição: 6mm~45mm
Frequência de intermitência do led: 10 por minuto, ajustável
Máx. Corrente Operacional: 1200A
Máx. Tensão Operacional: 5~38KV, pode ser personalizado para 44KV, 69KV e 110KV
Máx. Corrente de Falha: 31,5KA/4s
Comunicação:
▸ 433MHz entre o sensor de falta e a central de comunicação
▸ 2G/3G/4G entre a central de comunicação e o SCADA
Protocolo de Comunicação:
▸ Entre o sensor e a central: privado
▸ Entre a central e o SCADA: IEC101, IEC104, DNP3,0 ou ModBus
Características Operacionais
_
Sinalização Visual - LED 360º
Falhas
▸ Permanente: LED vermelho piscando
▸ Transitória: LED verde piscando
▸ Terra: LEDs vermelho e verde piscando alternadamente
Aviso de bateria fraca: LED amarelo piscando
_
Instalação - Plug in Play

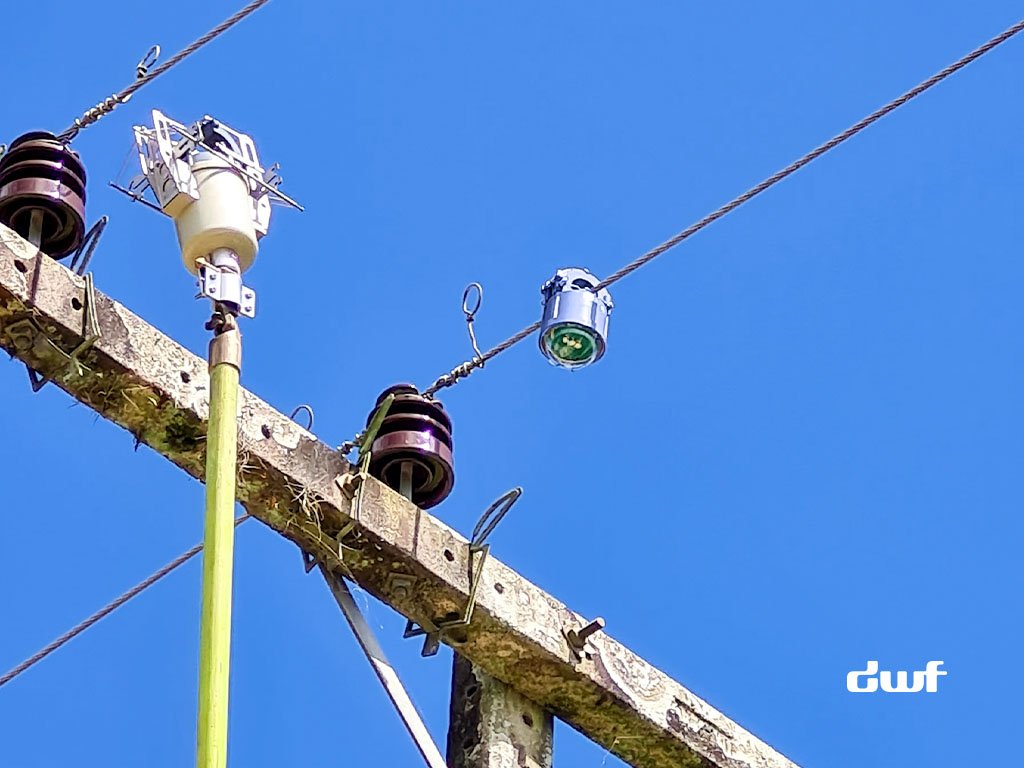

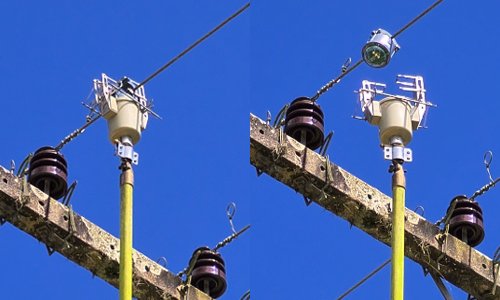

Um dos diferenciais do nosso Indicador de Falta é que ele foi todo desenvolvido para uma instalação Plug in Play, podendo ser instalado com a rede energizada, utilizando-se apenas um adaptador e uma vara de manobra.

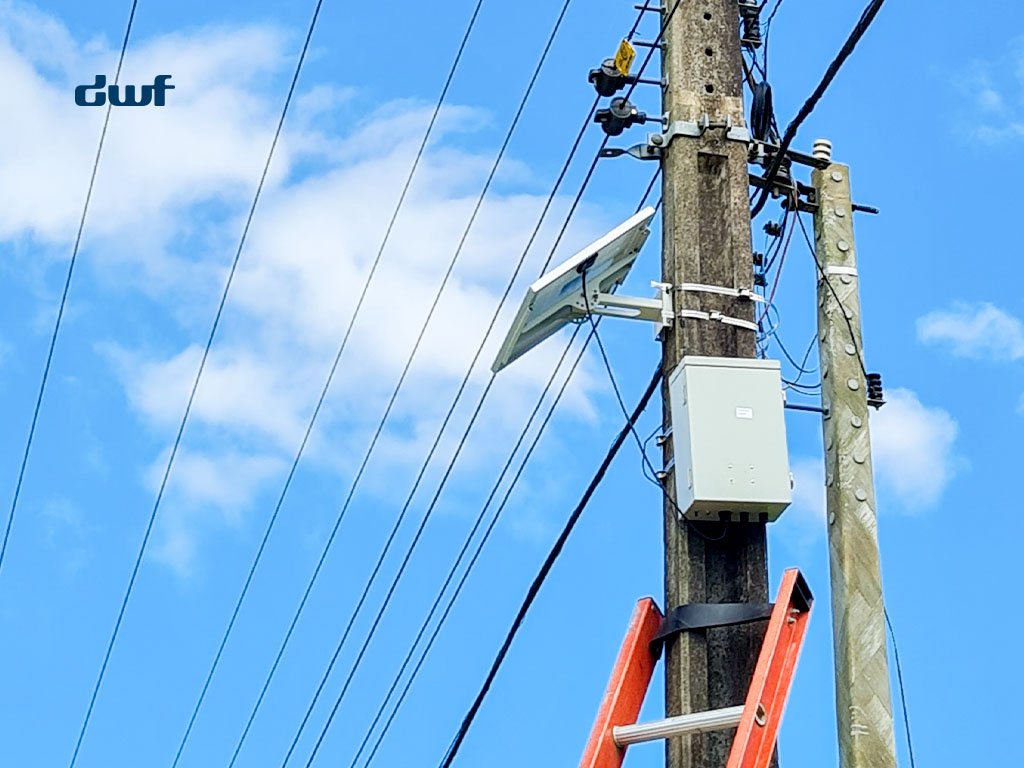

A Central de comunicação dispõe de todos os acessórios para sua fixação no poste e a alimentação é através de placa solar, dispensando o uso de alimentação de baixa tensão.
O sensor permite ainda a parametrização remota através de um sistema supervisório (SCADA).
Já o alarme visual é distinto para cada tipo de falha, permitindo ao observador identificar se a falta é permanente, transitória ou de falta à terra.

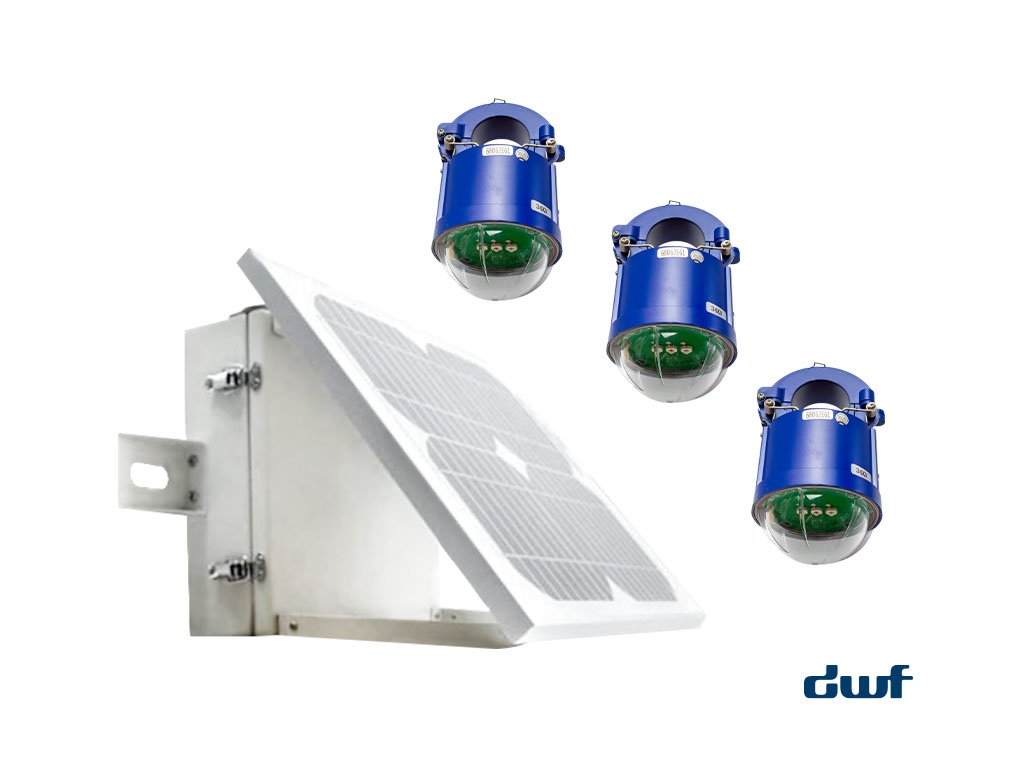

Itens do Indicador de Falta

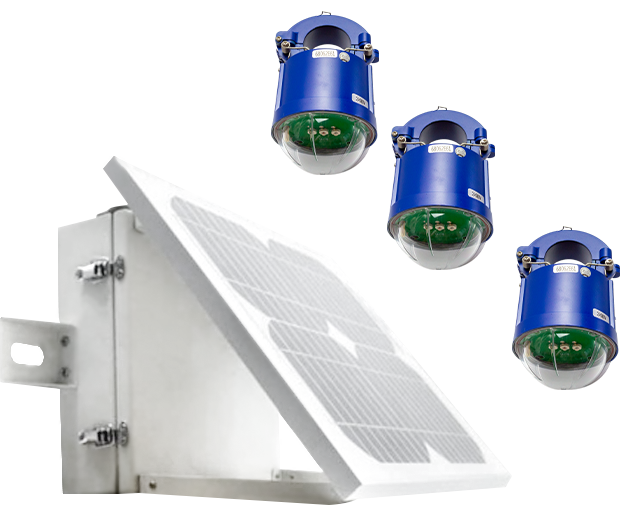

▸ 1 Central de Comunicação
▸ 3 Sensores de Falta sem Fio
Adquirido separadamente:
▸ Ferramenta de reset local
▸ Ferramenta de instalação do Indicador de Falta
